Odwodnienia liniowe

Odwodnienia wokół domu i na terenie inwestycji

Odwodnienie liniowe przechwytuje wodę spływającą po nawierzchni i kieruje ją do zaplanowanego odbiornika. Zależnie od projektu może nim być kanalizacja deszczowa, zbiornik retencyjny lub system rozsączania. Kanały układa się m.in. przed bramą garażową, przy tarasie, wzdłuż chodnika oraz na parkingu. Ich położenie powinno wynikać z kierunku spływu wody i ukształtowania terenu.

W odwodnieniu z rusztem woda wpływa przez otwory rozmieszczone wzdłuż ciągu. Korpus prowadzi ją do odpływu, a zdejmowane przykrycie umożliwia czyszczenie. Poszczególne rozwiązania różnią się materiałem, wymiarami, klasą obciążenia i sposobem łączenia:

• Kanały z tworzywa mają niewielką masę, ułatwiającą transport i ustawianie. Możliwość docinania oraz sposób podparcia sprawdź w instrukcji konkretnego wyrobu.

• Kanały polimerobetonowe mają sztywny korpus i gładką powierzchnię wewnętrzną. Występują w różnych wysokościach i wariantach obciążenia.

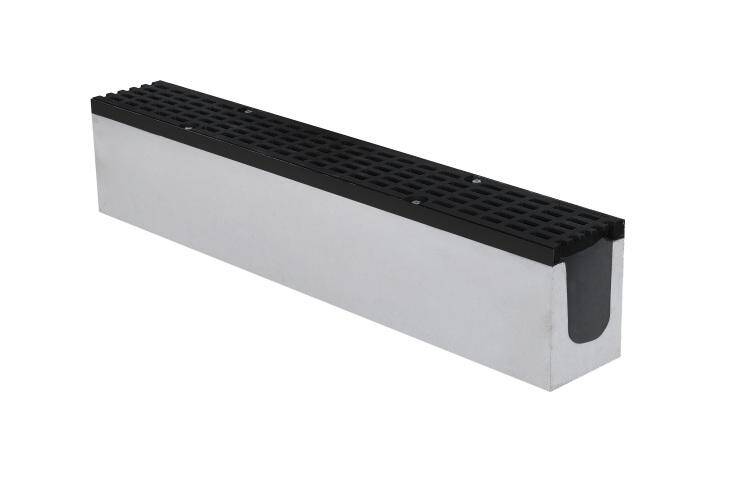

• Kanały betonowe tworzą masywny ciąg odwadniający. Podczas planowania prac uwzględnij ciężar elementów oraz wymagania dotyczące ich osadzenia.

Ofertę uzupełniają otwarte korytka i płyty ściekowe. Prowadzą wodę po wyprofilowanej powierzchni, bez przykrycia rusztem. Dobierz ich kształt do przebiegu odpływu i sposobu użytkowania nawierzchni. Przed zastosowaniem otwartego korytka sprawdź, czy jego profil pozwala wygodnie i bezpiecznie korzystać z nawierzchni.

Sam materiał korpusu nie rozstrzyga o przydatności produktu na podjazd czy parking. Sprawdź parametry kompletnego zestawu oraz dopuszczony sposób zabudowy. Wytrzymały kanał wymaga właściwego podparcia, a szeroki ruszt nie gwarantuje wystarczającej przepustowości odpływu.

Jak dobrać klasę obciążenia i rodzaj rusztu?

Klasę obciążenia dobierz do miejsca zabudowy i przewidywanego ruchu. Uwzględnij również pojazdy pojawiające się okazjonalnie, np. podczas dostawy materiałów. Inaczej obciążony jest kanał przy wejściu do domu, inaczej odwodnienie przecinające trasę przejazdu samochodów.

Oznaczenia A15, B125, C250 i D400 odnoszą się do klas określonych w PN-EN 1433. Liczba wskazuje obciążenie próbne wyrażone w kiloniutonach. Nie jest dopuszczalną masą pojazdu. Znaczenie mają także naciski kół, częstotliwość przejazdów oraz siły powstające podczas hamowania i skręcania.

Na podjeździe użytkowanym przez samochody osobowe możesz rozważyć kompletny system B125 przeznaczony do takiego zastosowania. Jeśli trasą przejeżdżają cięższe pojazdy lub manewrują bezpośrednio na odwodnieniu, potrzebna może być wyższa klasa. Na placu lub parkingu z ruchem cięższych pojazdów powierz dobór projektantowi.

Deklarowana klasa powinna dotyczyć wybranego zestawu korpusu i rusztu przy wymaganej zabudowie. Założenie mocniejszej kratki nie podnosi automatycznie nośności całego odwodnienia.

W tej kategorii znajdziesz kanały z rusztami ze stali ocynkowanej, żeliwa, aluminium i tworzywa. Oprócz wyglądu porównaj wielkość otworów, sposób mocowania i dostęp do czyszczenia. Przy wejściu lub tarasie uwzględnij wygodę chodzenia oraz przejazdu wózkiem. Na podjeździe sprawdź zabezpieczenie rusztu przed przemieszczaniem podczas przejazdu kół.

Jak dobrać długość i przepustowość systemu odwodnienia liniowego?

Długość ciągu dopasuj do szerokości obszaru, z którego chcesz przechwycić wodę. Przed garażem kanał często biegnie w poprzek podjazdu. Jego usytuowanie musi jednak odpowiadać rzeczywistemu kierunkowi spływu. Zbyt krótki odcinek może pozostawić po bokach miejsca, przez które woda ominie odwodnienie.

Przy doborze przepustowości uwzględnij powierzchnię odwadnianego terenu, rodzaj nawierzchni, jej spadek oraz natężenie deszczu przyjęte do obliczeń. Ilość spływającej wody zależy od przepuszczalności całej konstrukcji. Przy kostce znaczenie mają także spoiny i podbudowa. Do obliczeń przyjmij współczynnik spływu odpowiedni dla wybranego rozwiązania.

Wymiary kanału i miejsce na zabudowę

Zmierz miejsce dostępne na kanał, wymagane podparcie i przyłącze odpływowe. Sama wysokość korpusu nie określa całej potrzebnej głębokości zabudowy. Niski model może ułatwić dopasowanie do istniejącej nawierzchni, ale nadal musi odprowadzić wymaganą ilość wody. Odróżniaj szerokość zewnętrzną od szerokości wewnętrznej, istotnej dla przepływu.

Przepustowość i podłączenie odpływu

Przepustowość zależy od całego układu: rusztu, przekroju i długości kanału, liczby odpływów oraz przewodu prowadzącego do odbiornika. Przy długim ciągu może być potrzebne kilka odpływów. Wydajność podaną w dokumentacji porównuj razem z warunkami, dla których została określona.

Odpływ może znajdować się w dnie kanału, ściance końcowej albo skrzynce odpływowej. Dobierz jego średnicę do przewodu i wymaganego przepływu. Przed zamówieniem sprawdź również wysokość wylotu. Zbyt wysoko położone przyłącze może uniemożliwić grawitacyjne odprowadzenie wody.

Nawierzchnia powinna kierować wodę do kanału, a górna powierzchnia rusztu znajdować się poniżej jej poziomu o wartość wskazaną w instrukcji. Sam spadek dna korytka nie zastąpi prawidłowego ukształtowania podjazdu. Jeśli garaż leży poniżej terenu, projekt powinien uwzględniać możliwość spiętrzenia wody w instalacji odbiorczej.

Przed wyborem rozsączania sprawdź warunki gruntowo-wodne oraz położenie fundamentów. Sposób odbioru deszczówki ustal przed wykonaniem nawierzchni. Kanał zbiera wodę, lecz nie rozwiązuje problemu braku miejsca na jej dalsze odprowadzenie.

Jak skompletować zamówienie na odwodnienie?

Zacznij od długości pojedynczego elementu i jednostki sprzedaży. W kategorii występują m.in. odcinki 0,5 m oraz 1 m. Porównuj ceny produktów o tej samej długości i podobnym wyposażeniu. Sprawdź, czy wybrana pozycja obejmuje ruszt oraz mocowania, czy wymaga dokupienia części.

Przed zamówieniem przygotuj listę:

• Kanały w liczbie odpowiadającej zaplanowanej długości ciągu.

• Ścianki pełne do zamknięcia końców bez odpływu.

• Kanał z króćcem, ściankę z odpływem lub skrzynkę odpływową, zależnie od sposobu podłączenia.

• Łączniki, narożniki albo elementy rozgałęziające, jeśli wymaga ich przebieg trasy i konstrukcja systemu.

• Osadnik lub kosz przy odpływie, dobrany do przewidywanych zanieczyszczeń.

Jak dopasować akcesoria do kanału?

Wybieraj akcesoria przeznaczone do konkretnej serii i wariantu kanału. Sama zgodność szerokości nie potwierdza dopasowania profilu połączeń ani mocowania rusztu. Sprawdź oznaczenia produktów, wysokość korpusu i rodzaj zakończenia. Elementy różnych systemów łącz wyłącznie wtedy, gdy producent potwierdza taką możliwość.

Kosz przy odpływie wychwytuje liście i większe zanieczyszczenia. Do zatrzymywania piasku służy odpowiednio dobrany osadnik. Porównaj wyposażenie studzienki lub skrzynki i upewnij się, że masz dostęp do jej opróżniania. Syfon dobieraj wtedy, gdy wymaga go sposób podłączenia instalacji.

Sprawdź dostępność wszystkich części przed ustaleniem terminu prac. Część produktów jest dostępna z magazynu, inne wymagają zamówienia. Brak odpowiedniej ścianki lub adaptera może zatrzymać montaż mimo dostarczenia samych kanałów.

Montaż i utrzymanie kanałów odwadniających

Instrukcja wybranego systemu określa sposób podparcia, klasę betonu, wymiary ławy i bocznego obetonowania oraz wymagania dotyczące dylatacji. Schemat przeznaczony dla strefy pieszej nie musi nadawać się na podjazd. Sposób wykonania prac dopasuj również do rodzaju gruntu i otaczającej nawierzchni.

Poniższa lista przedstawia podstawową kolejność prac. Dostosuj ją do instrukcji wybranego systemu i projektu odwodnienia.

1. Wyznacz przebieg kanałów i wysokość odpływu.

2. Przygotuj wykop z miejscem na wymagane podparcie oraz przyłącze.

3. Dopasuj element odpływowy i ustaw kanały, zaczynając od punktu odbioru wody.

4. Połącz korpusy, zamknij końce i wykonaj połączenia z przewodem odpływowym zgodnie z instrukcją.

5. Ustabilizuj ciąg i wykonaj wymaganą zabudowę, zabezpieczając wnętrze przed betonem oraz zaprawą.

6. Ułóż przylegającą nawierzchnię z zachowaniem spadków i wymaganej różnicy poziomów.

7. Oczyść odwodnienie, sprawdź mocowania rusztów i wykonaj próbę przepływu.

Podczas betonowania pozostaw ruszty lub zastosuj rozpórki, jeśli wymaga tego instrukcja. Pomagają utrzymać właściwy kształt korpusu. Zabezpiecz także zatrzaski i miejsca mocowania. Ruch pojazdów dopuść po uzyskaniu przez beton wymaganej wytrzymałości, zgodnie z instrukcją zabudowy i warunkami prowadzenia prac.

Przy nawierzchni betonowej uwzględnij dylatacje wskazane w dokumentacji. Przy kostce zadbaj o stabilną podbudowę i podparcie jej krawędzi. Nierównomierne osiadanie może uszkodzić połączenia nawet wtedy, gdy klasa kanału została prawidłowo dobrana.

Odwodnienie zaplanuj razem z kostką brukową i krawężnikami. Wcześniejsze ustalenie wysokości ułatwia połączenie wszystkich elementów i ogranicza potrzebę przerabiania gotowej nawierzchni.

Czyszczenie i kontrola odwodnienia

Podczas eksploatacji usuwaj liście, piasek oraz osad. Opróżniaj kosz i osadnik, sprawdzaj drożność odpływu oraz stan mocowań rusztu. Przed płukaniem usuń zanieczyszczenia, aby nie wtłaczać ich do przewodu odpływowego. Kontroluj kanał przed okresem intensywnych opadów, po jesiennym opadaniu liści i po pracach nanoszących ziemię lub piasek na nawierzchnię.

Planujesz ułożenie podjazdu lub chodnika? Przeczytaj artykuł Letnie prace brukarskie - jak uniknąć odkształceń i problemów z odpływem wody. Dowiesz się, jakich błędów unikać podczas przygotowania podłoża i układania kostki, aby nawierzchnia się nie zapadała, a woda mogła swobodnie z niej odpływać.

FAQ - Najczęściej zadawane pytania

Czy odwodnienie A15 nadaje się przed garaż?

Nie stosuj go w miejscu, po którym przejeżdża samochód. Klasa A15 jest przeznaczona do stref ruchu pieszego i rowerowego. Przed garażem wybierz zestaw dopuszczony do przewidywanych przejazdów. Uwzględnij także pojazdy dostawcze, jeśli mogą najechać na kanał.

Czy kanał bez spadku dna będzie odprowadzał wodę?

Tak, jeśli przekrój, długość i odpływ są odpowiednio dobrane. Nawierzchnia musi kierować wodę do kanału, a wysokość wylotu umożliwiać jej odprowadzenie. Przy długim ciągu sprawdź obliczeniowo wydajność i rozmieszczenie odpływów.

Czy korytko z tworzywa trzeba obetonować?

Sposób podparcia określa instrukcja konkretnego produktu. W wielu systemach wymagana jest betonowa ława i boczna obudowa, dopasowane do obciążenia oraz nawierzchni. Nie zakładaj, że lekki korpus można ułożyć bezpośrednio na piasku tylko dlatego, że łatwo go ustawić.

Czy można skrócić kanał odwadniający?

Sprawdź taką możliwość w instrukcji producenta. Cięcie może usunąć fabryczne zakończenie potrzebne do zamocowania ścianki lub połączenia następnego odcinka. Jeśli system oferuje krótszy element, jego zastosowanie może ułatwić zachowanie prawidłowych połączeń.

Czy odwodnienie liniowe zastępuje drenaż fundamentów?

Nie. Kanał liniowy zbiera wodę z powierzchni nawierzchni. Drenaż służy do odbierania wody z gruntu i wymaga osobnego doboru do warunków działki. Odwodnienie podjazdu nie zastępuje również hydroizolacji ścian fundamentowych.
